XLPE geïsoleerde voedingskabel voor nominale spanning 3,6/6kV~26/35kV

Ontvang een gratis offerte op maat
Lanceer uw project vanuit een gratis prijslijst die is afgestemd op uw behoeften.

Typ en naam van de kabel

Typ		Toepassing
Jawel	Koperen kern XLPE geïsoleerd PVC omhuld vermogen Kabel	Binnen, tunnel, kabelgoot en andere plaatsen zijn niet bestand tegen externe mechanische krachten. Enkeladerige kabels mogen niet in magnetisch beheer worden gelegd. Binnenshuis, in een tunnel, in een kabelgoot van in de grond, kan bepaalde mechanische externe krachten weerstaan, maar is niet bestand tegen grote spanningen. Binnenshuis, tunnel, kabelsleufbaggeren van begraven leggen, enz., zijn bestand tegen mechanische externe krachten en bepaalde spanningen.
YJLV	Aluminium kern XLPE geïsoleerd PVC omhuld Stroomkabel
VJ	Koperen kern XLPE geïsoleerd polyethyleen omhuld Stroomkabel
YJLY	Aluminium kern XLPE geïsoleerd polyethyleen Omhulde voedingskabel
Yv22	Koperen kern XLPE geïsoleerde stalen riem gepantserd PVC Omhulde voedingskabel
YJLV22	Aluminium kern XLPE geïsoleerde stalen riem gepantserd PVC omhulde voedingskabel
YIV23	Koperen kern XLPE geïsoleerde stalen riem gepantserd Met polyethyleen omhulde voedingskabel
YILV23	Aluminium kern XLPE geïsoleerde stalen riem gepantserd Met polyethyleen omhulde voedingskabel
JJV32	Koperen kern XLPE geïsoleerde fijne staaldraad Gepantserde, met PVC omhulde voedingskabel
YJLV32	Aluminiumkern XLPE geïsoleerde fijne staaldraad Gepantserde, met PVC omhulde voedingskabel
JJV33	Koperen kern XLPE geïsoleerde fijne staaldraad Gepantserde, met polyethyleen omhulde voedingskabel
YJLV33	Aluminiumkern XLPE geïsoleerde fijne staaldraad Gepantserde, met polyethyleen omhulde voedingskabel

Productiebereik van kabel

Typ	Kernen	Nominaale spanning kV
		3,6/6	6/66/10	8,7/10 8,7/15	12/20	18/20 18/30	21/35	26/35
		Nominale doorsnede mm2
JJV YILV JJJ YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
JJV YILV JJJ YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
JJV22 YJLV22 JJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
JJV22 YJLV22 JJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
JJV32 YJLV32 JJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
JJV32 YJLV32 JJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Opmerking: Enkelkernige gepantserde kabel is geschikt voor DC-systemen, niet voor AC-systemen, moet een niet-magnetische gepantserde materiaallaag gebruiken of magnetische isolatiemaatregelen gebruiken.

Constructie van kabel

·Enkele kern XLPE isolatie voedingskabel voor nominale spanning van 3,6/6kV~26/35kV

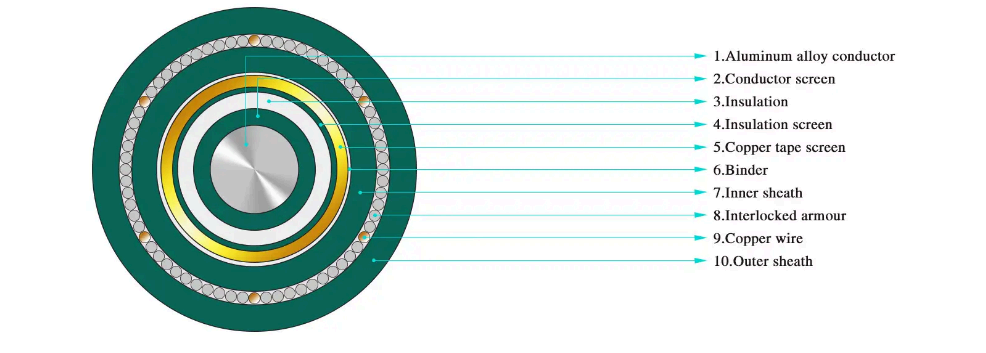

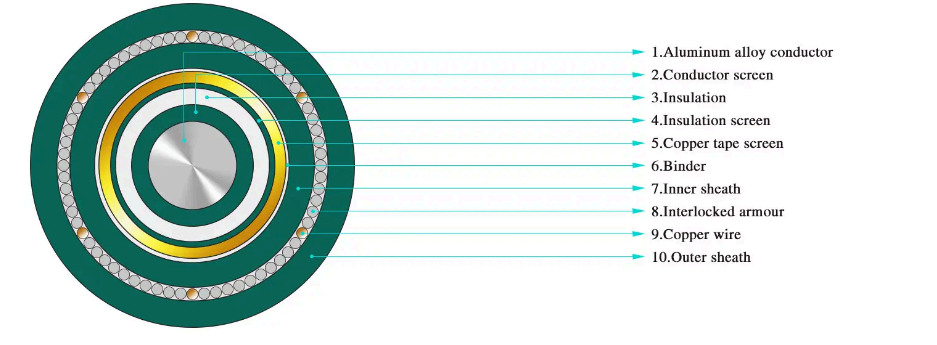

·Single core XLPE isolatie staaldraad gepantserde voedingskabel voor nominale spanning van 3,6/6kV ~ 26/35kV

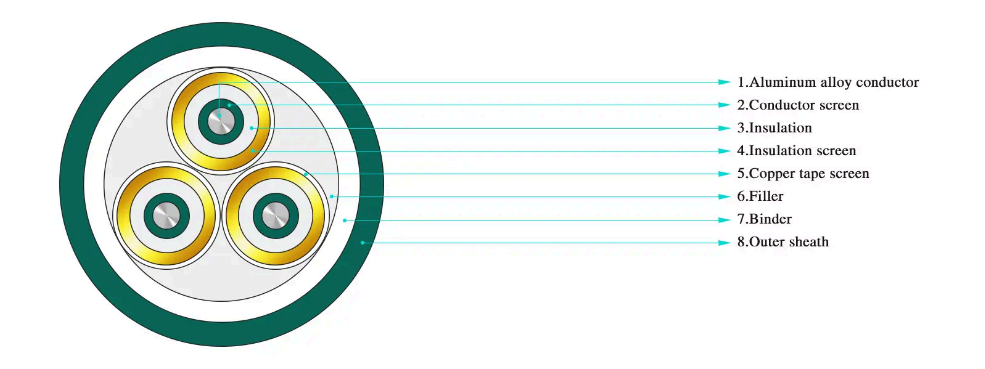

·Driekernige XLPE-isolatievoedingskabel voor nominale spanning van 3,6/6kV~26/35kV

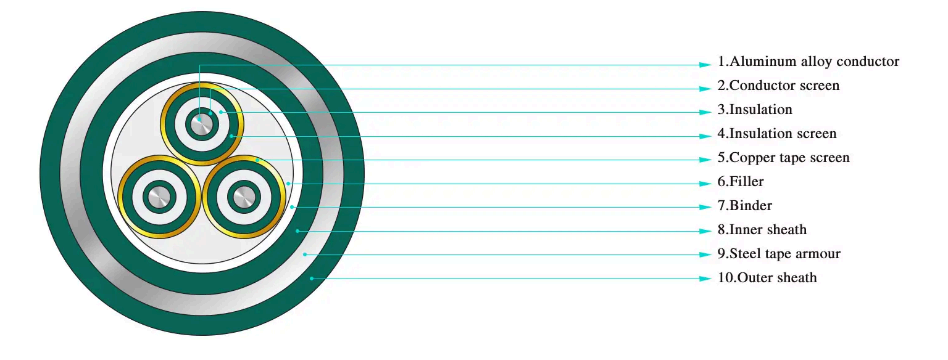

· Driekernige XLPE-gepantserde voedingskabel met stalen tape-isolatie voor een nominale spanning van 3,6/6 kV ~ 26/35 kV

· Driekernige XLPE-gepantserde voedingskabel met staaldraadisolatie voor nominale spanning van 3,6/6 kV ~ 26/35 kV

Typ en naam van de kabel

Nominal kruis- sectioneel gebied mm 2	Isolatie dikte mm	JJV JJJ YJLVYJLY			JJV22 JJV22 YJLV23 YJLV23			JJV32 JJV32 YJLV32 YJLV32
		Ongeveer in totaal diameter mm	Berekend gewicht van de kabel		Ongeveer in het algemeen diameter mm	Berekend gewicht of kabel		Ongeveer in het algemeen diameter mm	Berekend gewicht of kabel
		Ongeveer in totaal diameter mm	JJV JJJ	YJLV YJLY	Ongeveer in het algemeen diameter mm	JJV22 JJV22	YJLV23 YJLV23	Ongeveer in het algemeen diameter mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
